軸連接閘位計適合哪些類型的啟閉機安裝

軸連接閘位計適配啟閉機類型解析：從結構到場景的匹配指南

軸連接閘位計作為水利工程中實時監測閘門開度的核心設備，其安裝適配性直接影響數據精度與系統穩定性。以下從啟閉機類型、結構特點及工程場景三個維度，詳細分析其適配范圍與關鍵考量。

一、適配啟閉機類型：機械結構決定安裝邏輯

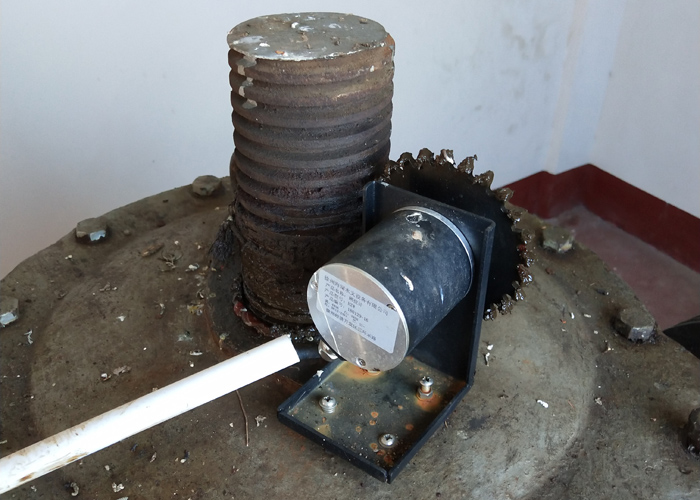

?螺桿式啟閉機?

?結構匹配性?：螺桿式啟閉機通過螺紋旋轉驅動閘門升降，軸連接閘位計可直接安裝于螺桿頂部或中部，通過聯軸器與螺桿同軸連接。例如，某中型水庫采用M48螺桿啟閉機，閘位計安裝于螺桿頂端，通過編碼器實時采集旋轉圈數，換算為閘門開度，誤差≤1mm。

?優勢場景?：適用于閘門行程較短（通常≤5m）、啟閉頻率低的場景，如灌溉渠道節制閘、小型水庫溢洪道。

?液壓式啟閉機?

?結構匹配性?：液壓啟閉機通過油缸伸縮驅動閘門，軸連接閘位計需安裝于油缸活塞桿末端或傳動軸上。例如，某大型水電站采用雙作用液壓缸，閘位計通過磁致伸縮傳感器與活塞桿連接，實時監測油缸位移，精度達0.1mm。

?優勢場景?：適用于閘門行程長（可達20m以上）、啟閉力大的場景，如大壩深孔泄洪閘、船閘工作閘門。

?卷揚式啟閉機?

?結構匹配性?：卷揚式啟閉機通過鋼絲繩卷繞驅動閘門，軸連接閘位計可安裝于卷筒軸或減速機輸出軸上。例如，某跨流域調水工程采用雙吊點卷揚機，閘位計通過絕對值編碼器與卷筒軸同軸連接，同步采集兩側閘門開度，避免卡阻風險。

?優勢場景?：適用于閘門寬度大（超過10m）、需同步控制的場景，如南水北調中線工程節制閘、大型船閘輸水閘門。

二、關鍵結構考量：從傳動鏈到環境適應性

?傳動鏈穩定性?

螺桿式啟閉機需確保螺桿與閘位計聯軸器同軸度≤0.1mm，避免偏心磨損；液壓式啟閉機需定期檢查油缸密封性，防止液壓油泄漏導致位移誤差。

案例：某灌區螺桿啟閉機因聯軸器松動，導致閘位計數據波動超5mm，經緊固處理后恢復穩定。

?環境適應性?

戶外安裝需選擇IP68防護等級閘位計，適應暴雨、沙塵等惡劣環境。例如，西北某水庫閘位計采用不銹鋼外殼+雙層密封設計，在-30℃至+60℃環境下穩定運行。

腐蝕性水體（如海水）需選用316L不銹鋼或鈦合金材質，避免電化學腐蝕。

?振動與沖擊?

卷揚式啟閉機啟閉時可能產生振動，需選擇抗沖擊型閘位計（如帶減震支架的編碼器）。某船閘閘位計因未安裝減震裝置，在閘門啟閉時數據跳變，加裝橡膠減震墊后問題解決。

三、工程場景適配：從功能需求到成本優化

?灌溉渠道場景?

優先選擇螺桿式啟閉機+軸連接閘位計組合，成本低（單套設備約2萬元）、維護簡單。例如，某灌區改造項目采用該方案，實現閘門遠程控制與水位自動調節，節水率提升15%。

?水電站場景?

液壓式啟閉機+高精度閘位計（如激光測距儀）是主流選擇，滿足大行程、高精度需求。三峽電站采用該方案，閘門啟閉時間誤差≤0.5秒，保障發電效率與安全。

?船閘場景?

卷揚式啟閉機+同步控制閘位計（如雙編碼器系統）可確保兩側閘門同步啟閉，避免船舶擱淺。長江某船閘項目應用后，閘門卡阻率從3%降至0.1%。

四、安裝與維護要點：從初始調試到長期運行

?初始安裝調試?

螺桿式啟閉機需校準螺桿垂直度，液壓式啟閉機需排空油缸空氣，卷揚式啟閉機需調整鋼絲繩張力。例如，某水庫安裝時因未排空油缸空氣，導致閘位計數據滯后，經排氣處理后恢復正常。

?定期校準維護?

每季度檢查聯軸器松動情況，每年進行一次全量程校準。某灌區因未定期校準，閘位計誤差累積至10mm，經重新標定后恢復精度。

?故障應急處理?

準備備用編碼器或傳感器，現場可快速更換。某水電站閘位計故障時，技術人員2小時內完成編碼器更換，恢復數據采集。

五、行業趨勢：智能化與集成化升級

?物聯網集成?

新一代閘位計可集成4G/5G模塊，實時上傳數據至云平臺。例如，某省水利廳“智慧水務”項目，閘位計數據與水位計、雨量計聯動，實現閘門自動啟閉。

?AI預測維護?

通過分析閘位計歷史數據，AI可預測啟閉機故障。某水電站應用后，設備故障率降低40%，維護成本減少25%。

?標準化推進?

國家標準化管理委員會正在制定《閘位計技術規范》，明確安裝接口、通信協議等標準，解決“設備不兼容”問題。

?結論?：軸連接閘位計的適配性需綜合啟閉機類型、結構特點及工程場景選擇。螺桿式適用于短行程場景，液壓式適用于大行程高精度場景，卷揚式適用于寬閘門同步控制場景。未來，隨著物聯網與AI技術融合，閘位計將向智能化、預測性維護方向發展，為水利工程安全運行提供更可靠保障。
